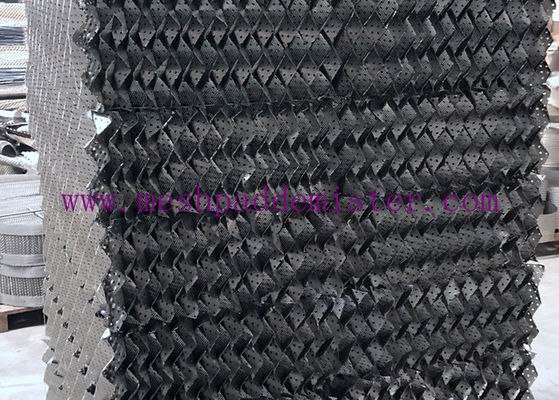

0.15mm placa metálica 125Y embalagem estruturada no tratamento de gases de escape
1Classificação das embalagens estruturadas
A torre de embalagem é um tipo de equipamento de transferência de massa de gás-líquido com um grande número de embalagens na torre.Desde então, desenvolveu-se com a coluna de placa, formando dois tipos diferentes de equipamento de transferência de massa gás-líquido.
2. A estrutura da torre de embalagem usando embalagem estruturada
O corpo da torre é um cilindro vertical com uma placa de suporte na parte inferior.Uma placa de prensagem de embalagem é instalada acima da embalagem para limitar o movimento da embalagem com a corrente ascendenteO líquido é adicionado a partir do topo da torre, pulverizado sobre a embalagem através do distribuidor de líquido e flui pela superfície da embalagem.O gás é enviado da parte inferior da torre e distribuído pelo dispositivo de distribuição de gás (o dispositivo de distribuição de gás geralmente não é definido para torre de pequeno diâmetro), então é contracorrente com o líquido e passa continuamente através da lacuna da camada de embalagem.A torre de embalagem é um equipamento de transferência de massa de gás-líquido de contato contínuo, a composição de duas fases muda continuamente ao longo da altura da torre.
3- Dimensões estruturais e parâmetros característicos das embalagens corrugadas de aço inoxidável.
| Ponto | Unidade | 125X | 125Y | 250X | 250 anos | 350X | 350Y | 500X | 500Y | |
| altura de ondulação h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| inclinação de ondulação θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| distância de ondulação 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| ângulo de ondulação β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| fracção vazia ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Diâmetro do buraco perfurado d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Taxa de abertura σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| raio de curvatura do círculo superior do ângulo de ondulação R | mm | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Nota: A influência da taxa de abertura na placa não é calculada

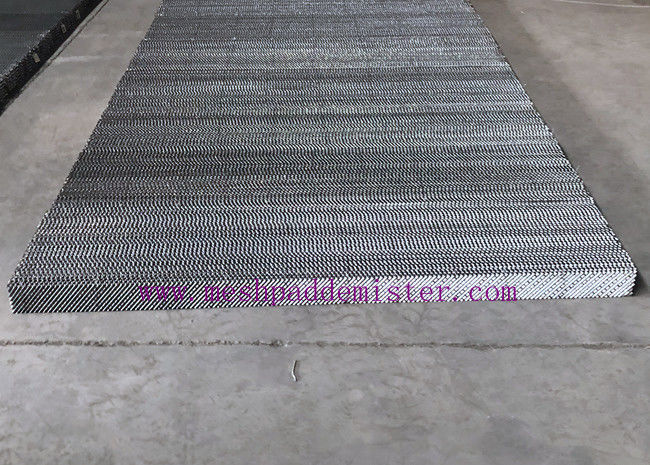

4. oficina de embalagem estruturada
5. HG/T 21559.2 ◄2005 ◄ padrão de embalagem estruturada
Número da norma - ano - modelo de embalagem - diâmetro interno da torre Φ (mm)
Por exemplo, o diâmetro interno da torre de embalagem é de Φ 600 mm e é utilizada embalagem corrugada com orifício de aço inoxidável do tipo p250i, que é marcada do seguinte modo: HG/T 21559.2?? 2005?? P250I?? 600.
3.2 Especificações e características
3.2.1 A embalagem corrugada com orifício de aço inoxidável é uma série de placas corrugadas prensadas a partir de fita de aço inoxidável,que são empilhados verticalmente e montados numa embalagem estruturada em forma de disco de acordo com os requisitos de um determinado diâmetroAs ondulações das placas corrugadas adjacentes estão inclinadas na direcção oposta e as ondulações das placas de embalagem adjacentes superior e inferior estão cruzidas por 90°.
3.2.2 Antes da prensagem da chapa corrugada, é necessário perfurar previamente a chapa e prensar o grão fino, ou utilizar o grão de rolamento equivalente ao grão fino.
3.2.3 No quadro são enumerados oito tipos de embalagens corrugadas de chapas de aço inoxidável.Os parâmetros característicos da selecção do tipo são a superfície específica da embalagem e o ângulo da ondulação., que podem ser selecionados de acordo com os requisitos de concepção do processo.
Placas onduladas de aço inoxidável
h: altura da ondulação (mm)
2B: distância de ondulação (mm)
β: ângulo de ondulação (°)
δ: espessura da chapa (mm)
S: comprimento da ondulação (mm)
R: raio de curvatura do círculo superior do ângulo de ondulação (mm)
Todos os anos fabricamos e fornecemos centenas de metros cúbicos de embalagens metálicas estruturadas em diferentes modelos.Estamos felizes em ajudar com o que você precisa!
