Detalhes do produto:
|
| Altura da camada de embalagem: | 100mm, 150mm, 200mm | Espessura da chapa: | 0.1mm, 0.12mm, 0.15mm |
|---|---|---|---|
| Materiais: | SS304, SS316L | tamanho: | Conforme a ordem |
| Forma: | Personalizado | Área específica: | Tipos opcionais |
| Realçar: | embalagem 2.5y estruturada,embalagem estruturada dos ss 316l,embalagem estruturada da torre de destilação |
||

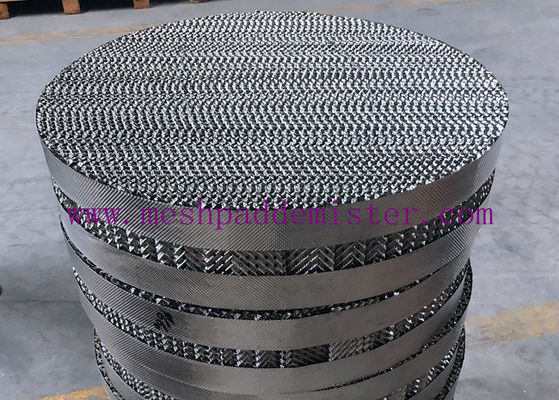

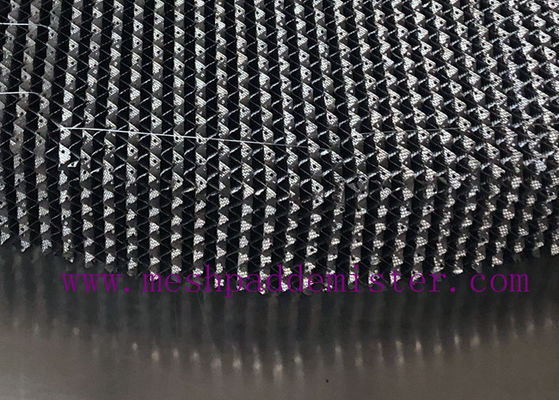

2.5Y Placas corrugadas metálicas de embalagem estruturada na torre de destilação
1. inspecção de embalagens estruturadas de chapas onduladas metálicas:
1 Cada lote de embalagens estruturadas deve ser inspeccionado pelo departamento de inspecção da qualidade, em conformidade com o contrato, antes de sair da fábrica.
2 A aparência da placa de embalagem deve ser plana e isenta de ferrugem.
3 A altura do pico, a distância da onda, a inclinação e o ângulo dos dentes da embalagem devem satisfazer as normas correspondentes.
O desvio entre o comprimento acumulado da altura máxima de cada 100 peças e o comprimento acumulado do produto real de 100 peças é: o desvio positivo não é superior a 1h,e o desvio negativo não é superior a 2h.
4 O diâmetro, a ovalidade e a nivelização do disco de embalagem devem satisfazer os requisitos correspondentes.
5 Para o diâmetro do buraco d0, distância do centro do buraco t e grãos finos na chapa, só deve ser efectuada uma inspecção visual, e o buraco deve estar livre de aberrações e os buracos e os grãos finos devem estar uniformemente distribuídos.
6 o desvio admissível da espessura da fita de aço deve cumprir as disposições da norma GB/T 4239.
2- Dimensões estruturais e parâmetros característicos das embalagens corrugadas de aço inoxidável.
| Ponto | Unidade | 125X | 125Y | 250X | 250 anos | 350X | 350Y | 500X | 500Y | |
| altura de ondulação h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| inclinação de ondulação θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| distância de ondulação 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| ângulo de ondulação β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| fracção vazia ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Diâmetro do buraco perfurado d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Taxa de abertura σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| raio de curvatura do círculo superior do ângulo de ondulação R | mm | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Nota: A influência da taxa de abertura na placa não é calculada
3. Classificação das embalagens estruturadas de chapas onduladas metálicas
A torre de embalagem é um tipo de equipamento de transferência de massa de gás-líquido com um grande número de embalagens na torre.Desde então, desenvolveu-se com a coluna de placa, formando dois tipos diferentes de equipamento de transferência de massa gás-líquido.
O corpo da torre é um cilindro vertical com uma placa de suporte na parte inferior.Uma placa de prensagem de embalagem é instalada acima da embalagem para limitar o movimento da embalagem com a corrente ascendenteO líquido é adicionado a partir do topo da torre, pulverizado sobre a embalagem através do distribuidor de líquido e flui pela superfície da embalagem.O gás é enviado da parte inferior da torre e distribuído pelo dispositivo de distribuição de gás (o dispositivo de distribuição de gás geralmente não é definido para torre de pequeno diâmetro), então é contracorrente com o líquido e passa continuamente através da lacuna da camada de embalagem.A torre de embalagem é um equipamento de transferência de massa de gás-líquido de contato contínuo, a composição de duas fases muda continuamente ao longo da altura da torre.
4- Marcação, embalagem, armazenagem e transporte de embalagens estruturadas de chapas onduladas metálicas
1 Deve ser fornecida uma lista de embalagens para embalagens estruturadas acabadas, incluindo o nome do produto, modelo, especificação e dimensão, nome do fabricante e data de produção.deve ser fornecido o certificado de inspecção do produto, incluindo os elementos de inspecção, a data da inspecção e o selo do pessoal da inspecção.
2 Os produtos acabados devem ser embalados em caixas de papelão, caixas de madeira ou placas de madeira e a bandeja de embalagem deve ser colocada horizontalmente.O nome do fabricante e a qualidade do produto devem ser indicados no exterior da embalagem, e devem ser incluídas as palavras ou as marcas "impedir rigorosamente a humidade".
É estritamente proibido impactar o produto e precipitá-lo diretamente durante o transporte.
4 Os produtos devem ser armazenados numa sala ventilada e seca e não devem ser empilhados lateralmente.
Materiais
SS304, SS316L, outros conforme pedido.
Todos os anos fabricamos e fornecemos centenas de metros cúbicos de embalagens metálicas estruturadas em diferentes modelos.Estamos felizes em ajudar com o que você precisa!
